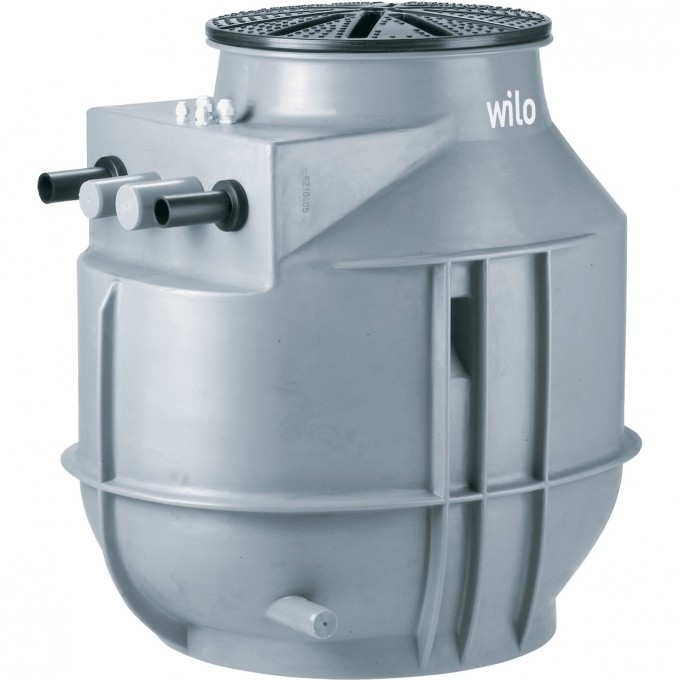

Напорная установка отвода сточной воды WILO WS 40 D/TC40/8(3~) BV 2525603
Артикул: 2525603
0 руб.
Нет в наличии
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
ХАРАКТЕРИСТИКИ
Цена
- 0 руб.
Вес, кг
- 83
Вал насоса
- 1.4005 [AISI416]
Макс. допустимое давление в напорном трубопроводе p, бар
- 1.5
Корпус насоса
- EN-GJL-250
Режим работы на насос, %
- S3-15
Температура перекачиваемой жидкости T, °C
- +3 ... +40
Вес, прим. m, кг
- 83
Рабочее колесо
- PA 30GF
Вес (брутто), кг
- 105
Общий объем V, л
- 400
Габаритные размеры Ширина x Высота x Глубина, мм
- 800 x 1040 x 1000
Вид упаковки
- Европоддон
Диагональные размеры, мм
- 1280
Высота (брутто), мм
- 1202
Макс. уровень включения V, л
- 160
Высота (нетто), мм
- 1042
Мин. уровень Вкл., мм
- 450
Скользящее торцевое уплотнение
- графит/керамика
Длина (брутто), мм
- 1200
Мин. уровень Выкл., мм
- 190
Длина (нетто), мм
- 1000
Тип насоса
- WS 40 D/TC 40 BV
Количество на один слой, шт
- 1
Количество на поддон, шт
- 1
EAN
- 4016322850779
Ценовая группа
- PG8
Свойства упаковки
- Транспортировочная упаковка
Тип соединения кабеля
- Разъемный
Тип штекера
- -
Цвет
- серый/черный
Ширина (брутто), мм
- 800
Ширина (нетто), мм
- 800
Номинальный ток IN, А
- 2x 1,4
Тип пуска
- Прямой
Число полюсов
- 2
Корпус электродвигателя
- 1.4308
Длина кабеля до прибора управления/штекера, М
- 5/0
Класс изоляции
- F
Потребляемая мощность P1, кВт
- 2x 0,7
Максимальное рабочее давление pmax, бар
- 1.5
Подключение к сети
- 3~400 В, 50 Гц
Удаление воздуха
- DN 70
Макс. частота включений на насос
- 30
Номинальная частота вращения n, об /мин
- 2,900
Степень защиты
- IP 67
Макс. температура окружающей среды, °C
- 40
Материал резервуара
- PE
Напорный патрубок, д
- 2 x Ø50/G2A
Приточный трубопровод
- DN 150/DN 100
Назначение
КОМПЛЕКТАЦИЯ
- Резервуар (для одно– или двухнасосной установки)
- Встроенная разводка трубопровода
- Шариковый обратный клапан
- Включая насос
- Управление работой установки по уровню
- Прибор управления (на насосов с трехфазным электродвигателем или для двухнасосной установки)
- Крышка с уплотнением (выдерживает вес человека до 200 кг)
- Кольцевая ножовка Ø 124 мм, уплотнение для приточного трубопровода DN 100 (для трубы Ø 110 мм)
- 1 шланг ПВХ Ø 50 мм с хомутами для подсоединения ручного мембранного насоса
- Крепежный комплект для крепления к полу
- Инструкция по монтажу и эксплуатации
ОПИСАНИЕ
Готовая к подключению шахтная насосная станция или установка для отвода загрязненной воды с проложенными трубами, соответствующая стандарту EN 12050-2, в качестве двухнасосной установки для монтажа внутри зданий или монтажа под или над полом снаружи зданий. Погружной дренажный насос для отвода сточных вод с электродвигатем с сухим ротором, исполнение для однофазного или трехфазного тока, с термическим реле электродвигателя. Содержит встроенную систему трубопроводов, обратный клапан или шаровой обратный клапан (модель BV), прибор управления DrainControl PL2-WS при помощи датчика уровня для переключения по уровню и крышку с соответствующими уплотнениями. Выбор количества и положения притоков на месте (в пределах стандарта DN 150). В комплект поставки входят: крепление к полу, входное уплотнение DN 100 и малые принадлежности.
Описание серии
Тип
Насосная шахта из синтетического материала с встроенным насосом для использования в качестве подпольной насосной станции или напольной установки водоотведения
Применение
Перекачивание предварительно очищенных сточных вод без фекалий, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.
Оснащение/функции
Укомплектованная, готовая к подсоединению насосная шахта с трубами и насосом.
Обозначение
Например: Wilo-DrainLift WS 40E/TC40 (3~)-BV WS Шахтная насосная станция Synthetic 40 Напорный патрубок установки E E = однонасосная установка
D = двухнасосная установка TC 40 Встроенный насос (3~) Трехфазный электродвигатель BV Шариковый обратный клапан
D = двухнасосная установка TC 40 Встроенный насос (3~) Трехфазный электродвигатель BV Шариковый обратный клапан
Особенности/преимущества продукции
- Герметичная шахта для установки на полу и под полом
- Гибкость благодаря свободному выбору места подсоединения приточного трубопровода
- Большой объем резервуара
- Включая внутренний трубопровод, контроль уровня, прибор управления и насос
Материалы
- Насосная шахта: PE
- Система трубопроводов: 1.4404
- Расположенная над водой муфта: PUR
- Шаровой обратный клапан: Серый чугун
- Задвижка: бронза
- Насос: Серый чугун
Описание/конструкция
Wilo-DrainLift WS 40 Basic является автоматической установкой водоотведения, которая может использоваться в качестве одно- или двухнасосной установки. Шахта из синтетического материала имеет встроенные ребра жесткости для повышения устойчивости формы и защиты от всплытия и, кроме того, предлагает произвольное расположение точек подсоединения приточных трубопроводов.
Установку можно монтировать как в здании в качестве напорной установки, так и вне здания в качестве обычной шахты, устанавливаемой в грунте.
Технические характеристики
- Приток: DN 100/DN 150
- Вентиляция: DN 70
- Максимальное давление в напорной линии: 1,5 бар.
Насос
Установлен погружной насос для отвода сточных вод Wilo-Drain TC 40.
Определение параметров
Для двухнасосных установок соединение напорных трубопроводов должно быть выполнено заказчиком!
Принадлежности
- Удлинитель шахты
- Крышка шахты
- Зажимные винтовые соединения
