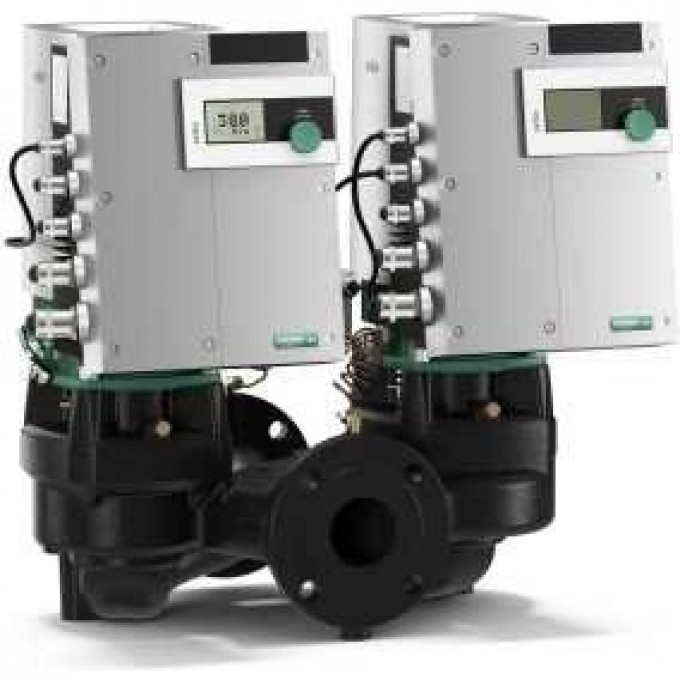

Циркуляционный насос WILO STRATOS GIGA-D 80/3-40/15-R1 2192059
Артикул: 2192059
1 736 846 руб.
Нет в наличии
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
ХАРАКТЕРИСТИКИ
Цена
- 1 736 846 руб.
Артикул
- 2192059
Вес, кг
- 90
Вал насоса
- 1.4122, X39CrMo17-1
Корпус насоса
- EN-GJL-200
Обозначение изделия
- Stratos GIGA-D 80/3-40/15-R1
Высота без упаковки. мм
- 608 mm
Рабочее колесо
- 5.1300, EN-GJL-200
Вес (брутто), кг
- 341.0 kg
Количество на один слой
- 1
Количество на палету
- 1
Вид упаковки
- Одноразовый поддон
Общая длина, мм
- 780.0 mm
Ширина без упаковки. мм
- 930.4 mm
EAN
- 4048482820217
Водогликолевые смеси (при 20 – 40 об. % гликоля и температуре перекачиваемой жидкости ≤ 40 °C)
- да
Класс защиты мотора
- IP55
Свойства упаковки
- Транспортная упаковка
Класс нагревостойкости изоляции
- F
Масляный теплоноситель
- Специальное исполнение за дополнительную плату
Класс эффективности электродвигателя
- IE5
Охлаждающая/холодная вода
- да
Цвет
- зеленый/серебряный
Номинальная мощность Р2, Вт
- 15000.0 W
Номинальная мощность электродвигателя, кВт
- 15.00 kW
Вода систем отопления (согласно VDI 2035)
- •
Номинальная частота вращения n, об/мин
- 2900 rpm
Номинальный ток, А
- 25.30 A
Подключение к сети, В/Гц
- 3~400 V, 50 Hz
Диапазон температур при макс. температуре окружающей среды +40 ,°C
- -20...+140 (в зависимости от перекачиваемой среды)
Частота вращения макс. nmax
- 2900 rpm
Защита электродвигателя
- интегрировано
Индекс минимальной эффективности (MEI)
- 0.4
Максимальное рабочее давление p
- 16 bar
Макс. температура перекачиваемой жидкости, °C
- 140 °C
Максимальное рабочее давление PN, бар
- 16 bar
Подключение к сети
- 3~480 В ±10, 50/60 Гц 3~440 В ±10, 50/60 Гц 3~400 В ±10, 50/60 Гц 3~380 В ±10, 50/60 Гц
Мин. температура перекачиваемой жидкости, °C
- -20 °C
Помехозащищенность
- EN 61800-3
Перекачиваемая жидкость
- Water
Присоединение к трубопроводу на стороне всасывания RPS
- DN 80
Присоединение к трубопроводу с напорной стороны RPD
- DN 80
Создаваемые помехи
- EN 61800-3
Уплотнение вала
- AQ1EGG
Макс. температура окружающей среды, °C
- +40 40 °C
Монтажная длина, мм
- 440 mm 440 mm
Мин. температура окружающей среды, °C
- 0 °C
Номинальный внутренний диаметр фланца
- DN 65
Монтаж на консолях
- •
Монтаж на трубопроводе (при мощности мотора до ≤ 15 кВт)
- •
Специальное исполнение для рабочего давления pмакс., бар
- -
Стандартное исполнение для рабочего давления pмакс, бар
- 16 (до +120) 13 (до +140)
Установка в закрытых помещениях
- -
Установка в открытых помещениях
- -
Водогликолевая смесь (при доле гликоля 20-40 об. % и температуре перекачиваемой среды ≤ 40 °C)
- •
Масляный теплоноситель, °C
- Специальное исполнение за дополнительную плату
Охлаждающая и холодная вода
- •
Класс эффективности мотора
- IE5
Минимальный индекс эффективности (MEI)
- ≥ 0.70
Номинальный внутренний диаметр DN
- 40 - 100
Фланец с отверстием для манометра
- R 1/8
Фланцы (по EN 1092-2)
- PN 16
Серия
КОМПЛЕКТАЦИЯ
- Насос
- Инструкция по монтажу и эксплуатации
ОПИСАНИЕ
Высокоэффективный сдвоенный линейный насос с электронно-коммутируемым двигателем класса энергоэффективности IE5 согласно IEC 60034-30-2 и электронным согласованием мощности с сухим ротором. Насос выполнен в качестве одноступенчатого низконапорного центробежного насоса с фланцевым соединением и скользящим торцевым уплотнением. Stratos GIGA-D предназначен преимущественно для перекачивания воды систем отопления (согласно VDI 2035), холодной воды и водогликолевых смесей без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Конструкция:
- одноступенчатый низконапорный центробежный насос с неразъемным валом блочной конструкции;
- спиральный корпус линейного типа (всасывающий и напорный патрубок с одинаковыми фланцами в одной линии);
- фланцы PN 16 с перфорацией согласно EN 1092-2;
- Штуцеры для замера давления (R 1/8) для смонтированных дифференциальных датчиков давления (исполнение ...-R1 без датчика)
- Серийные корпус насоса и фланец электродвигателя с катафорезным покрытием
- Торцевое уплотнение для подачи воды при Tmax. = +140 °C. До T ≤ +40 °C допускается примесь гликоля от 20 % до 40 % объемной доли. Для смесей воды/гликоля с долями гликоля > 40 % до макс. 50 % объемной доли и при температуре перекачиваемой жидкости от > +40 °C до макс. +120 °C или для других перекачиваемых жидкостей, отличных от воды, требуется предусмотреть наличие альтернативного скользящего торцевого уплотнения.
- Подключаемое напряжение: 3~480 В ±10% 50/60 Гц; 3~440 В ±10% 50/60 Гц; 3~400 В ±10% 50/60 Гц; 3~380 В -5 % +10 %, 50/60 Гц
Принадлежности:
- консоли для крепления к фундаменту;
- фланцевые заглушки для корпуса сдвоенного насоса;
- Комплекты дифференциальных датчиков давления 0-10 В для насосов в исполнении ...–R1
- IR-монитор;
- IR-модуль;
- IF-модуль PLR
- IF-модуль LON
- IF-модуль Modbus
- IF-модуль BACnet;
- IF-модуль CAN
Серийное оснащение:
- Панель управления с технологией зеленой кнопки для:
- Насос Вкл./Выкл.
- выбор способа регулирования: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления), ПИД-регулятор, n-постоянный (ручной режим управления);
- Установка заданного значения или числа оборотов
- конфигурация рабочих параметров;
- Квитирование ошибок
- Экран насоса для индикации следующих параметров:
- Способ регулирования
- заданное значение (напр., перепад давления или частота вращения);
- сообщения об ошибках и предупреждения;
- текущие значения (напр., потребляемая мощность, текущее значение датчика);
- эксплуатационные данные (напр., количество часов работы, расход энергии);
- данные о состоянии (например, состояние реле SSM и SBM);
- данные об устройстве (напр., название насоса);
- Режим работы (только при совместной работе двух насосов: основной/резервный режим работы, параллельный режим работы)
- состояние корректировки значения давления
Дополнительные функции:
- аналоговые интерфейсы 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, встроенная система управления сдвоенными насосами, настраиваемый интервал времени для смены работы насосов (в двухнасосном режиме), два настраиваемых реле оповещения для сообщений о рабочих состояниях или неисправностях, настраиваемый порядок действий при аварии в системах отопления и кондиционирования, блокировка доступа к насосу, встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения, серийные отверстия для отвода конденсата в корпусе электродвигателя (при поставке закрыты), инфракрасный интерфейс для беспроводной связи с управляющим и сервисным устройством – IR-монитором Wilo и IR-модулем Wilo, разъем для IF-модуля Wilo Modbus, BACnet, CAN, PLR, LON для подключения к автоматизированной системе управления зданием.
Ваши преимущества
- Инновационный высокоэффективный насос для наивысшего общего КПД
- Высокоэффективный электронно-коммутируемый двигатель с классом энергоэффективности IE5 согласно IEC 60034-30-2
- Максимально возможная надежность эксплуатации благодаря резервному насосу
- Опциональные интерфейсы для подсоединения к автоматизированной системе управления зданием посредством штекерных IF-модулей
Наивысшая энергоэффективность, удвоенная надежность.
Wilo-Stratos GIGA — идеальный высокоэффективный насос для использования в системах отопления, кондиционирования и охлаждения в зданиях, где важно перемещать большие объемы воды с большим напором. Благодаря резервному насосу в исполнении со сдвоенным насосом Wilo-Stratos GIGA всегда обеспечивает максимальную надежность эксплуатации.
Тип
Высокоэффективный сдвоенный линейный насос с электронно-коммутируемым двигателем и электронной мощности с сухим ротором. Исполнение в качестве одноступенчатого низконапорного центробежного насоса с фланцевым подсоединением и скользящим торцовым уплотнением.
Применение
Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Оснащение/функция
Режимы работы
- Δp-c для постоянного перепада давления
- Δp-v для переменного перепада давления
- PID-Control
- Ручной режим управления (n — постоянный)
Панель управления
- Зеленая кнопка и дисплей
Ручное управление
- Настройка значения напора
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Настройка ВКЛ./ВЫКЛ. насоса
- Конфигурация все рабочих параметров
- Квитирование ошибок
Внешнее управление
- Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
- Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Функции защиты
- Полная защита электродвигателя со встроенной электронной системой отключения
- Блокировка доступа
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы, смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Расшифровка наименования
Пример
Wilo-Stratos GIGA D 40/1-51/4,5
Stratos GIGA
Высокоэффективный насос
D
Сдвоенный линейный насос
40
Номинальный диаметр фланца DN
1-51
1 = минимальный устанавливаемый напор [м] 51 = максимальный устанавливаемый напор [м]
4,5
Ориентировочная номинальная мощность электродвигателя P2 в [кВт]
-xx
Вариант: например, R1 – исполнение без дифференциального датчика давления
Технические характеристики
- Индекс минимальной эффективности (MEI) ≥ 0,7
- Диапазон температур перекачиваемой жидкости: от -20 °C до +140 °C
- Подсоединение к сети 3~480 В ±10 %, 50/60 Гц, 3~440 В ±10 %, 50/60 Гц, 3~400 В ±10 %, 50/60 Гц, 3~380 В -5 % +10 %, 50/60 Гц
- Класс защиты IP55
- Номинальный диаметр от DN 40 до DN 100
- Макс. рабочее давление 16 бар
Материалы
- Корпус насоса и фонарь: EN-GJL-250
- Рабочее колесо: PPS-GF40 или EN-GJL-200 в зависимости от типа
- Вал: 1.4122
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу
