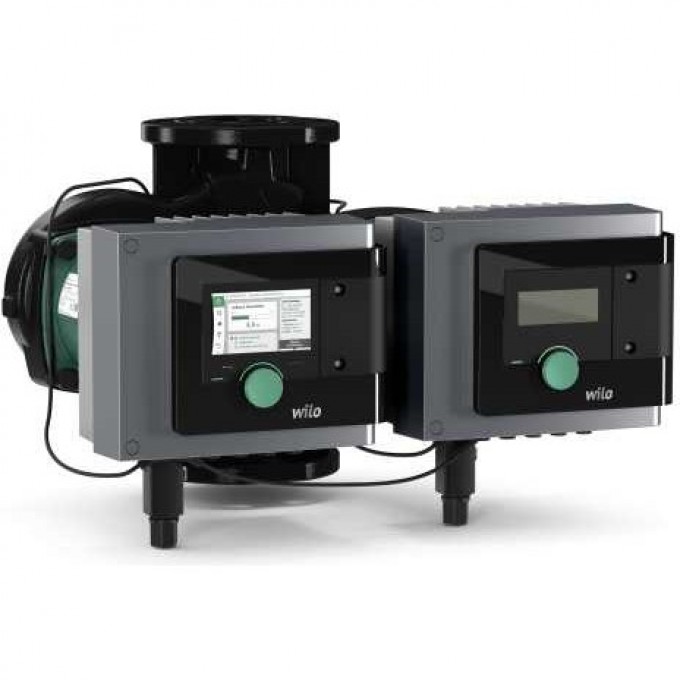

Циркуляционный насос WILO STRATOS MAXO-D 50/0,5-8 PN6/10 2164653

• Интуитивное управление за счет прикладной функции Setup Guide в сочетании с новым дисплеем и кнопкой управления с технологией зеленой кнопки.
• Наивысшая энергоэффективность за счет комбинации оптимизированных и инновационных энергосберегающих функций (например, No-Flow Stop).
• Оптимальная эффективность системы благодаря новым, инновационным интеллектуальным функциям регулировки, таким как, например, Dynamic Adapt plus, Multi-Flow Adaptation, T-const. и ΔT-const.
• Новейшие коммуникационные интерфейсы (например, Bluetooth) для подключения к мобильным устройствам и прямого объединения насосов в сеть посредством Wilo Net для управления несколькими насосами.
• Максимальное удобство электромонтажа за счет понятной и эргономичной клеммной коробки и оптимизированного Wilo-Connector.

Больше эффективности, сетевых возможностей и удобства, как никогда ранее — Wilo-Stratos MAXO и Wilo-Stratos MAXO-D ведут вас в будущее насосных технологий. Первый умный насос в мире* облегчает жизнь уже сегодня, воплощая инновации завтрашнего дня.

Умный циркуляционный сдвоенный насос с мокрым ротором, резьбовым или фланцевым соединением, электронно-коммутируемым двигателем со встроенной электронной регулировкой мощности.

Любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки.

Области применения

Насос позволяет провести точную настройку способа регулирования для специфических условий применения на конкретной установке (напр., радиатор, напольное отопление, потолочное охлаждение) при эксплуатации с наивысшей эффективностью.

• Отопление
• Радиатор
• напольное отопление;
• потолочное отопление;
• Нагреватель воздуха
• Гребенка
• теплообменника,

Охлаждение

• Потолочное охлаждение
• Охлаждение пола
• Кондиционеры воздуха
• Гребенка
• теплообменника,

Сочетание нагрева и охлаждения

• Автоматическое переключение

В зависимости от выбранного применения возможны следующие способы регулирования:

Способы регулирования

• Постоянная частота вращения (режим управления)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
• T-const. для постоянного регулирования температуры
• ΔT для регулирования перепада температуры
• Константа Q для постоянного регулирования расхода
• Multi-Flow Adaptation: Определение суммарного расхода через подающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
• Определенный пользователем ПИД-регулятор

Опциональные функции

• Q-Limitmax. для ограничения максимального расхода
• Q-Limitmin. для ограничения минимального расхода
• No-Flow Stop (отключение при отсутствии потока)
• Автоматическое ночное понижение
• Регулирование точки пессимума (Δp-c с внешним датчиком реального состояния)
• Термическое определение дезинфекции (Stratos MAXO-Z)
• Переменная крутизна характеристики Δp-v

Ручные настройки

• Выбор области применения через Setup Guide
• Настройка соответствующих рабочих параметров
• Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
• Индикация статуса
• Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
• Функция вентиляции насоса
• Блокировка клавиш для запрещения настроек
• Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
• Ввод параметров аналоговых входов
• Ввод параметров двоичных входов
• Ввод параметров релейных выходов
• Работа сдвоенного насоса (при двух одинарных насосах, которые должны работать как сдвоенный насос)

Автоматическое управление

• Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
• Идентификация работы с понижением
• Отключение при обнаружении отсутствия расхода (No-Flow Stop)
• Плавный пуск
• Автоматические процедуры устранения неисправностей (например, функция деблокирования)
• Переключение режимов обогрева/охлаждения
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешние управляющие входы и их функции

2 аналоговых входа:

• Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
• Применение: Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

2 цифровых входа:

• Для беспотенциальных управляющих выходов или переключателей
• Параметрируемые функции:
  • Ext. OFF
  • Ext. MIN
  • Ext. MAX
  • РУЧНОЙ (система управления зданием-ВЫКЛ)
  • Блокировка клавиш
  • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами (два одинарных насоса), связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз

Сигнализация и индикация

• Статус дисплея — индикация режима работы:
  • Заданное значение
  • текущего значения напора
  • Фактический расход
  • потребляемая мощность
  • Потребление электроэнергии
  • Температуры
• Индикация статуса светодиодом: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
• Состояние дисплея — индикация ошибки (цвет дисплея красный):
  • Коды ошибок и их описание полным текстом
  • Коррективные меры
• Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
  • Коды предупреждений и описание предупреждения полным текстом
  • Коррективные меры
• Состояние дисплея — индикация процесса (цвет дисплея синий):
  • Воздухоотвод насоса
  • Процесс обновления
• Состояние дисплея — связь с СУЗ (цвет дисплея синий):
  • Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
• Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
• Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормальноразомкнутый контакт)

Обмен данными

• Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
• Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
• Последовательный цифровой интерфейс LON для подсоединения к автоматизированной системе управления зданием через шину LONWorks (возможно с модулем Wilo CIF LON).
• Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
• Режим совместной работы двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД)
•

Оснащение

• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
  • Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
• Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
• 5 кабельных вводов для подсоединения интерфейсов коммуникации
• Интерфейс Bluetooth
• Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
• Удобная клеммная коробка
• Встроенный температурный датчик
• Быстроразъемное электросоединение с оптимизированными штекерами Wilo-Connector для источника питания

• Насос
• 2 оптимизированных Wilo-Connector
• 4 кабельных ввода M16 x 1,5
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 - DN 65)
• Уплотнения при резьбовом подсоединении
• Инструкция по монтажу и эксплуатации

Пример

Stratos MAXO-D 40/0,5-8

Stratos MAXO

Высокоэффективный насос (насос с фланцевым подсоединением), электронно регулируемый

D

Сдвоенный насос

40/

Номинальный диаметр для подсоединения

0,5-8

Номинальный напор [м]

• Допустимый диапазон температур перекачиваемой жидкости от -10 °C до +110 °C
• Подключение к сети 1~230 В, 50/60 Гц
• Класс защиты IPX4D
• Резьбовое соединение DN 30 (Rp 11/4)
• Фланцевое соединение DN 32 до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
• Класс нагревостойкости изоляции: F
• Создаваемые помехи согласно: EN 61800-3:2004+A1:2012 / жилая зона (C1)
• Помехозащищенность согласно: EN 61800-3:2004+A1:2012 / промышленная зона (C2)

• Корпус насоса: серый чугун с покрытием KTL
• Вал: Нержавеющая сталь
• Подшипники: графит
• Рабочее колесо: синтетический материал

• Умный сдвоенный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной автоматической регулировкой мощности
• Технология зеленой кнопки и графический дисплей
• Защита электродвигателя с электроникой отключения
• Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
• Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
