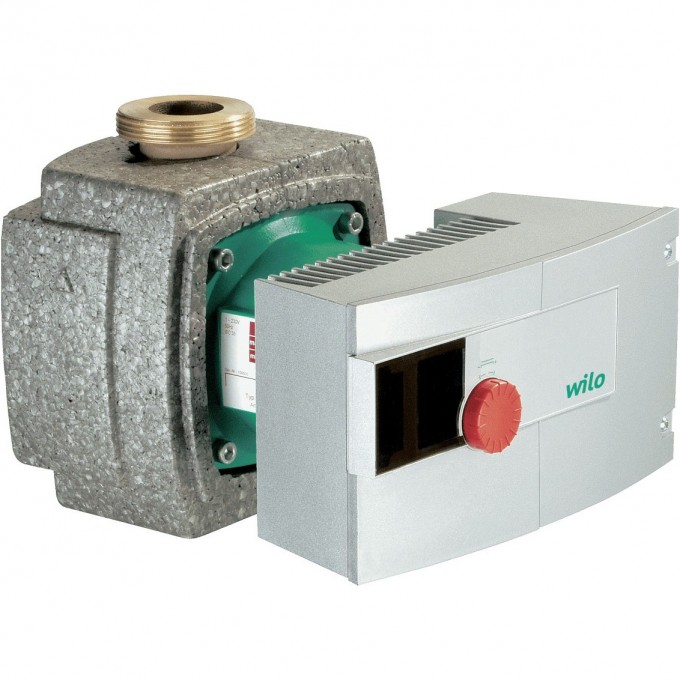

Циркуляционный насос WILO STRATOS-Z 30/1-8 RG 2090470
Артикул: 2090470
0 руб.
Нет в наличии
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
ХАРАКТЕРИСТИКИ
Цена
- 0 руб.
Вес, кг
- 4.5
Вал насоса
- Нержавеющая сталь (X39CrMo17-1)
Корпус насоса
- Бронза (CC 499K) по DIN 50930-6 согласно Постановлению о питьевой воде (TrinkwV)
Подшипники
- Графит, пропитанный синтетической смолой
Рабочее колесо
- Синтетический материал (PPS - 40 GF)
Вес (брутто), кг
- 5.3
Габаритная длина l0, мм
- 180
Вид упаковки
- Картон
Фланец
- Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Высота (брутто), мм
- 260
Высота (нетто), мм
- 238
Длина (брутто), мм
- 340
Длина (нетто), мм
- 180
Количество на один слой, шт
- 6
Количество на поддон, шт
- 30
EAN
- 4016322994299
Свойства упаковки
- Транспортировочная упаковка
Тип
- Stratos-Z 30/1-8
Цвет
- Зелено-бронзовый
Резьбовой ввод для кабеля PG
- 1x7/1x9/1x13,5
Ширина (брутто), мм
- 320
Ширина (нетто), мм
- 203
Вода систем отопления (согласно VDI 2035)
- •
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
- •
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C
- 0...+80
Диапазон температур при макс. температуре окружающей среды +40 ,°C
- -10...+110
Макс. допустимое рабочее давление Pmax, бар
- 10
Защита электродвигателя
- Встроенная
Индекс энергоэффективности (EEI)
- ≤ 0.20
Класс изоляции
- F
Номинальная мощность электродвигателя P2, кВт
- 0.1
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
- 3,57 ммоль/l (20 °dH)
Подключение к сети
- 1~230 В, 50/60 Гц
Помехозащищенность
- EN 61800-3;2004+A1;2012 /industrial environment (C2)
Потребление тока I, А
- 0,13 - 1,20
Потребляемая мощность P1,Вт
- 9 - 130
Частота вращения N, об/мин
- 1400 - 3700
Регулирование частоты вращения
- Частотный преобразователь (ЧП)
Создаваемые помехи
- EN 61800-3;2004+A1;2012/жилые зоны (C1)
Степень защиты
- IP X4D
Минимальное давление на входе при температурах жидкости 50/95/110°C, м
- 3 / 10 / 16
Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001)
- • (кроме насосов из серого чугуна)
Номинальный внутренний диаметр фланца
- DN 40
Резьба
- G 2
Резьбовое соединение труб
- Rp 1¼
Назначение
Серия
КОМПЛЕКТАЦИЯ
- Насос
- Теплоизоляция корпуса
- Уплотнения для резьбового соединения
- С подкладными шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 ‐ DN 65)
- Инструкция по монтажу и эксплуатации
ОПИСАНИЕ
Высокопроизводительный насос Wilo Stratos Z с электронным регулированием.
Циркуляционный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Применяется для циркуляционных систем питьевой воды (от 0 °C до +80 °C), систем отопления, вентиляции и кондиционирования (от -10 °C до +110 °C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийные теплоизоляционные кожухи. Серийное исполнение с однокнопочной панелью ручного управления для следующих операций:
- вкл./выкл. насоса;
- выбор способа регулирования:
- dp-c (постоянный перепад давления);
- dp-v (переменный перепад давления);
- dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
- Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
- Режим управления (настройка постоянной частоты вращения);
- автоматический режим снижения частоты вращения (самообучающийся);
- Установка заданного значения или числа оборотов
Графический дисплей насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:
- Эксплуатационное состояние
- способ регулирования;
- заданное значение перепада давления или частоты вращения;
- сообщения об ошибках и предупреждения;
Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.
Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.
Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: IF-модули Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).
Исполнения фланцев для насосов с фланцевым соединением:
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
- Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
Описание серии
Тип
Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, электронно-коммутируемым двигателем и автоматическим согласованием мощности
Применение
Циркуляционные системы питьевого водоснабжения всех типов, системы отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные системы
Обозначение
Пример: Wilo-Stratos-Z 40/1-8 Stratos Высокоэффективный насос (с резьбовым или фланцевым соединением), электронно регулируемый Z Одинарный насос для системы циркуляции питьевой воды 40/ Номинальный внутренний диаметр для подсоединения 1 - 8 Номинальный напор [м]
Особенности/преимущества продукции
- Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
- Оптимизированный дисплей для лучшей считываемости и управления
- Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
- Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
- Устойчивый к коррозии корпус насоса из бронзы для систем ,с возможным попаданием кислорода
- Проверенное качество и надежность
Технические характеристики
- Индекс энергоэффективности (EEI) ≤ 0,20
- Допустимый диапазон температур
- Питьевая вода до 3,57 ммоль/л (20 °dH): от 0 °C до +80 °C
- Вода систем отопления: от -10° C до +110° C
- Подключение к сети 1~230 В, 50/60 Гц
- Класс защиты IP X4D
- Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 65
- Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)
Оснащение/функции
Режимы работы
- Режим управления (n=постоянный)
- Δp‐c для постоянного перепада давления
- Δp‐v для переменного перепада давления
- Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
- Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
Ручное управление
- Настройка режимов работы
- Настройка требуемого перепада давления
- Настройка автоматического режима снижения частоты вращения
- Настройка ВКЛ./ВЫКЛ. насоса
- Настройка частоты вращения (режим ручного управления)
Автоматическое управление
- Бесступенчатая регулировка частоты вращения в зависимости от режима работы
- Автоматический режим снижения частоты вращения
- Функция деблокирования
- Плавный пуск
- Полная защита электродвигателя со встроенной электронной системой отключения
Внешнее управление
- Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
- Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
- Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
- Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos
Сигнализация и индикация
- Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
- Световой индикатор неисправности
- ЖК-дисплей для индикации параметров насоса и кодов ошибок
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-картой памяти/IR-монитором
- Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF‐модулями Stratos)
- Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Оснащение
- Отливка под ключ на корпусе насоса (у насосов с резьбовым присоединением P
2 ≤100 Вт) - Для насосов с фланцевым соединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (согласно EN 1092-2)
- Специальное исполнение для насосов DN 40 - DN 65: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
- Гнездо для опционального дополнения IF-модулями Wilo
- Серийная теплоизоляция
Материалы
- Корпус насоса из бронзы (тип 30/1-12 и 40/1-8 также из серого чугуна)
- Рабочее колесо: Синтетический материал
- Вал: Нержавеющая сталь
- Подшипники: Графит, пропитанный синтетической смолой
Опции
- Специальные исполнения для рабочего давления PN 16
Принадлежности
- Резьбовые соединения для резьбового подсоединения
- Компенсаторы
- IR-модуль
- IR-монитор
- IF‐модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext.Off/SBM
Специальные исполнения
Соблюдать местные указания и инструкции по Постановлениям о питьевой воде !
