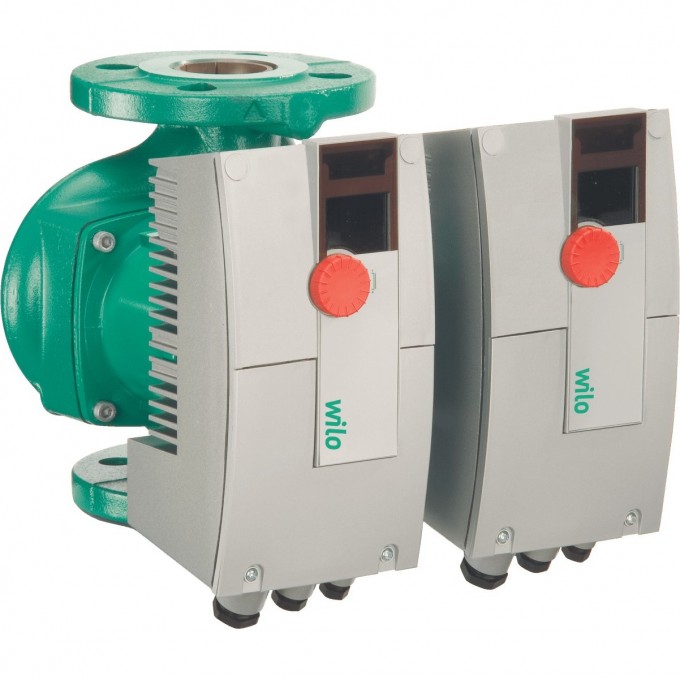

Циркуляционный насос WILO STRATOS-ZD 32/1-12 2090478
Артикул: 2090478
0 руб.
Нет в наличии
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
ХАРАКТЕРИСТИКИ
Цена
- 0 руб.
Вес, кг
- 17
Вал насоса
- Нержавеющая сталь (X39CrMo17-1)
Корпус насоса
- Серый чугун (EN-GJL-250)
Подшипники
- Графит, пропитанный синтетической смолой
Рабочее колесо
- Синтетический материал (PPS - 40 GF)
Вес (брутто), кг
- 18.3
Габаритная длина l0, мм
- 220
Вид упаковки
- Картон
Фланец
- Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Высота (брутто), мм
- 300
Высота (нетто), мм
- 274
Длина (брутто), мм
- 419
Длина (нетто), мм
- 220
Количество на один слой, шт
- 5
Количество на поддон, шт
- 20
EAN
- 4016322994374
Свойства упаковки
- Транспортировочная упаковка
Тип
- Stratos-ZD 32/1-12
Цвет
- зеленый
Резьбовой ввод для кабеля PG
- 1x7/1x9/1x13,5
Ширина (брутто), мм
- 345
Ширина (нетто), мм
- 247
Вода систем отопления (согласно VDI 2035)
- •
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
- •
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C
- 0...+80
Диапазон температур при макс. температуре окружающей среды +40 ,°C
- -10...+110
Макс. допустимое рабочее давление Pmax, бар
- 6/10
Защита электродвигателя
- Встроенная
Индекс энергоэффективности (EEI)
- ≤ 0.27
Класс изоляции
- F
Номинальная мощность электродвигателя P2, кВт
- 200
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
- 3,57 моль/l (20 °dH)
Подключение к сети
- 1~230 В, 50/60 Гц
Помехозащищенность
- EN 61800-3;2004+A1;2012 /industrial environment (C2)
Потребление тока I, А
- 0,22 - 1,32
Потребляемая мощность P1,Вт
- 12 - 300
Частота вращения N, об/мин
- 1400 - 4800
Регулирование частоты вращения
- Частотный преобразователь (ЧП)
Создаваемые помехи
- EN 61800-3;2004+A1;2012/жилые зоны (C1)
Степень защиты
- IP X4D
Минимальное давление на входе при температурах жидкости 50/95/110°C, м
- 3 / 10 / 16
Номинальный внутренний диаметр фланца
- 32
Назначение
Серия
КОМПЛЕКТАЦИЯ
- Насос
- Подкладные шайбы фланцевых болтов (при номинальном внутреннем диаметре для подсоединения DN 32/DN 40)
- Инструкция по монтажу и эксплуатации
ОПИСАНИЕ
Высокопроизводительный насос Wilo Stratos ZD с электронным регулированием.
Сдвоенный насос с мокрым ротором с низкими эксплуатационными затратами для установки в трубах. Применяется для циркуляционных систем питьевой воды (от 0 °C до +80 °C), систем отопления, вентиляции и кондиционирования (от -10 °C до +110 °C). Со встроенным электронным регулированием мощности для поддержания постоянного/переменного перепада давления. Серийное исполнение с однокнопочной панелью ручного управления для каждого насоса для следующих операций:
- вкл./выкл. насоса;
- выбор режима работы: основной/резервный режим работы, совместный режим работы (включение и выключение при пиковой нагрузке с оптимизацией по КПД) (принадлежности: требуются два IF-модуля Stratos);
- выбор способа регулирования:
- dp-c (постоянный перепад давления);
- dp-v (переменный перепад давления);
- dp-T (температурно-зависимый перепад давления) с помощью IR-монитора/IR-карты памяти, Modbus, BACnet, LON или Can;
- Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
- Режим управления (настройка постоянной частоты вращения);
- автоматический режим снижения частоты вращения (самообучающийся);
- Установка заданного значения или числа оборотов
Графический дисплей для каждого насоса с поворотной индикацией для горизонтального и вертикального размещения модуля с возможностью индикации следующих параметров:
- Эксплуатационное состояние
- способ регулирования;
- заданное значение перепада давления или частоты вращения;
- сообщения об ошибках и предупреждения;
- режим работы сдвоенного насоса.
Синхронный электродвигатель с технологией ECM с высоким коэффициентом полезного действия и моментом прокручивания, функцией деблокирования и встроенной полной защитой электродвигателя.
Световая индикация неисправности, беспотенциальная обобщенная сигнализация неисправности, инфракрасный интерфейс для беспроводной связи с устройством управления Wilo/IR-монитором/IR-картой памяти.
Разъем для IF-модулей Wilo Stratos с интерфейсами для автоматизированной системы управления зданием или системы управления сдвоенными насосами (принадлежности: два IF-модуля Stratos Modbus, BACnet, LON, CAN, PLR, Ext. Off, Ext. Min, SBM, Ext. Off/SBM или DP).
Корпус насоса из лакированной бронзы, рабочее колесо из упрочненного стекловолокном синтетического материала, вал из нержавеющей стали с угольными подшипниками скольжения, пропитанными синтетической смолой.
Исполнения фланца:
- Стандартное исполнение для насосов DN 32/DN 40: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
- Специальное исполнение для насосов DN 32/DN 40: фланец PN 16 (согласно EN 1092-2) для контрфланца PN 16,
Описание серии
Тип
Сдвоенный циркуляционный насос с мокрым ротором и фланцевым соединением, электронно-коммутируемым двигателем и автоматическим регулированием мощности
Применение
Циркуляционные системы питьевого водоснабжения, любых исполнений, системы отопления, системы кондиционирования и закрытые контуры охлаждения, промышленные циркуляционные системы
Обозначение
Пример: Wilo-Stratos-ZD 40/1-8 Stratos Высокоэффективный насос (насос с фланцевым соединением), электронно регулируемый ZD Сдвоенный насос для циркуляционной системы ГВС 40/ Номинальный внутренний диаметр для подсоединения 1 - 8 Номинальный напор [м]
Особенности/преимущества продукции
- Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
- Оптимизированный дисплей для лучшей считываемости и управления
- Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
- Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
- Система управления сдвоенными насосами посредством дополнительных IF-модулей
- Проверенное качество и надежность
Технические характеристики
- Индекс энергоэффективности (EEI) ≤ 0,27
- Допустимый диапазон температур
- Питьевая вода до 3,57 ммоль/л (20 °dH), от 0 °C до +80 °C
- Вода систем отопления от -10° C до +110° C
- Подключение к сети: 1~230 В, 50/60 Гц, 3~230 В, 50/60 Гц
- Класс защиты IP X4D
- Фланцевое соединение DN 32 до DN 40
- Макс. рабочее давление при стандартном исполнении: 6/10 бар (специальное исполнение: 16 бар)
Оснащение/функции
Режимы работы
- Режим управления (n=постоянный)
- Δp‐c для постоянного перепада давления
- Δp‐v для переменного перепада давления
- Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-модуль, IR-карту памяти, IR-монитор, Modbus, BACnet, LON или CAN)
- Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)
Ручное управление
- Настройка режимов работы
- Настройка требуемого перепада давления
- Настройка автоматического режима снижения частоты вращения
- Настройка ВКЛ./ВЫКЛ. насоса
- Настройка частоты вращения (режим ручного управления)
Автоматическое управление
- Бесступенчатая регулировка частоты вращения в зависимости от режима работы
- Автоматический режим снижения частоты вращения
- Функция деблокирования
- Плавный пуск
- Полная защита электродвигателя со встроенной электронной системой отключения
Внешнее управление
- Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
- Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
- Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
- Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos
Сигнализация и индикация
- Раздельная/обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт), программируется с помощью IR-монитора
- Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
- Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
- Световой индикатор неисправности
- ЖК-дисплей для индикации параметров насоса и кодов ошибок
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-модулем/IR-картой памяти/IR-монитором
- Последовательный цифровой интерфейс Modbus RTU для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс BACnet MS/TP Slave для подключения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс CAN для подключения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
- Последовательный цифровой интерфейс LON для подключения к сети LONWorks (возможно с IF‐модулями Stratos)
- Последовательный цифровой интерфейс PLR для подключения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
- Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Оснащение
- исполнения фланца:
- Стандартное исполнение для насосов DN 32/DN 40: комбинированный фланец PN 6/10 (согласно EN 1092-2)
- Специальное исполнение для насосов DN 32/DN 40: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
- Встроенный перекидной клапан в корпусе насоса
- Гнездо для опционального дополнения IF-модулями Wilo
Материалы
- Корпус насоса: Серый чугун
- Теплоизоляция: Полипропилен
- Вал: Нержавеющая сталь
- Подшипники: Графит, пропитанный синтетической смолой
- Рабочее колесо: Синтетический материал
Опции
- Специальное исполнение для рабочего давления PN 16 (за отдельную плату).
Принадлежности
- Фланцевые заглушки
- IR-модуль
- IR-модуль
- IR-монитор
- IF‐модули Stratos: Modbus, BACnet, CAN, LON, PLR, DP, Ext. Off, Ext. Min., SBM, Ext. Off/SBM
Специальные исполнения
Соблюдать местные указания и инструкции по Постановлениям о питьевой воде !
