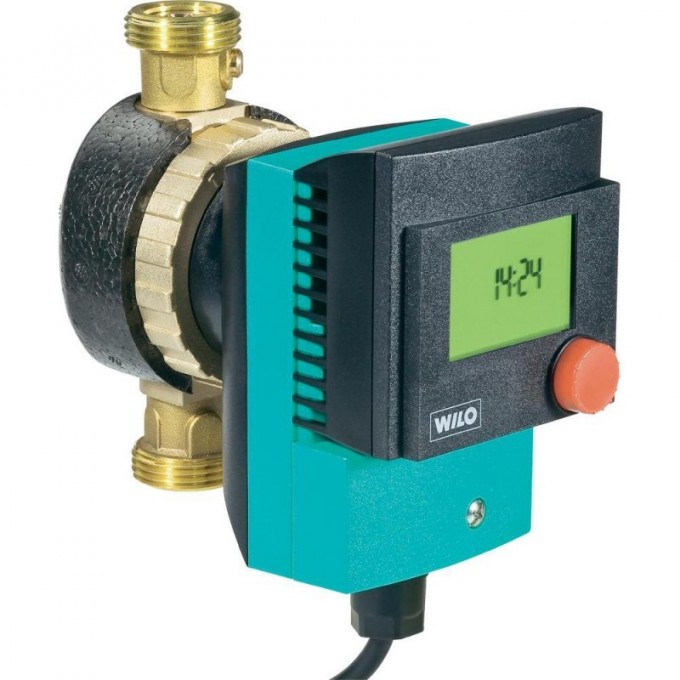

Циркуляционный насос WILO STAR-Z 15 TT 4110919
Артикул: 4110919
0 руб.
Нет в наличии
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Обзор WILO STAR-Z
ХАРАКТЕРИСТИКИ
Цена
- 0 руб.
Вес, кг
- 2.2
Вал насоса
- Керамика
Корпус насоса
- Латунь (CuZn40Pb2)
Подшипники
- Графит, пропитанный синтетической смолой
Рабочее колесо
- Синтетический материал (PPO)
Вес (брутто), кг
- 2.3
Вид упаковки
- Картон
Высота (брутто), мм
- 128
Высота (нетто), мм
- 77
Длина (брутто), мм
- 228
Длина (нетто), мм
- 150
Количество на один слой, шт
- 21
Количество на поддон, шт
- 147
EAN
- 4016322946052
Свойства упаковки
- Упаковка для продажи
Тип
- Star-Z 15 TT
Цвет
- зеленый
Резьбовой ввод для кабеля PG
- 1x9
Ширина (брутто), мм
- 190
Ширина (нетто), мм
- 138
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40 °C в кратковременном режиме 2 ч T, °C
- 70
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C
- +2 ... +65
Макс. допустимое рабочее давление Pmax, бар
- 10
Защита электродвигателя
- не требуется (устойчив к токам блокировки)
Класс изоляции
- F
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС
- 3,21 ммоль/l (18 °dH)
Подключение к сети
- 1~230 В, 50 Гц
Помехозащищенность
- EN 61000-6-2
Потребление тока I, А
- max. 0,25
Потребляемая мощность P1,Вт
- max. 22
Частота вращения N, об/мин
- 2700
Минимальное давление на входе при температурах жидкости 40/65/110°C
- 0,5 / 2 / 0
Создаваемые помехи
- EN 61000-6-3
Степень защиты
- IP 42
Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001)
- •
Монтажная длина L0, мм
- 138
Резьба
- G 1
Резьбовое соединение труб
- Rp ½
Назначение
Серия
- Star-Z
ОПИСАНИЕ
Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.
Циркуляционный насос для систем ГВС (исполнение насоса с мокрым ротором) для одноквартирных домов.
Насос для установки в трубах, устойчивый к токам блокировки электродвигатель, полностью латунный корпус насоса с обратным и шаровым запорным клапаном, рабочее колесо из полифениленоксида (PPO/норил), вал из нержавеющей стали.
Резьба корпуса Rp ½.
Насос со встроенным таймером, контролем температуры и программой распознавания и поддержки схемы термической дезинфекции котла.
Описание серии
Тип
Циркуляционные насосы с мокрым ротором с резьбовым соединением
Применение
Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.
Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.
Обозначение
Пример: Wilo-Star-Z 20/1Wilo-Star-Z 15 TT Star Стандартный насос Z Циркуляционный насос 20/ Номинальный внутренний диаметр для подсоединения 1 Номинальный напор [м] TT Со встроенным таймером и управлением температурой (только Z 15 TT) EM однофазный электродвигатель (1~) DM трехфазный электродвигатель (3~) -3 3 ступени частоты вращения
Особенности/преимущества продукции
- Насосы переменного тока с быстрым электрическим подключением
- Все пластмассовые детали, находящиеся в контакте с перекачиваемой средой, имеют допуск KTW
- Серийная теплоизоляция для Star-Z 15 TT.
- Star-Z 15 TT со встроенным таймером и термостатом, ЖК-дисплеем с языком символов, технологией «красной кнопки» и автоматическим распознаванием термической дезинфекции котла, а также шаровым запорным вентилем со стороны всасывания и обратным клапаном с напорной стороны.
Технические характеристики
- Постоянная частота вращения или три выборочные ступени частоты вращения для Star-Z...-3
- Температура перекачиваемых жидкостей:
- Питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65° C, в кратковременном режиме работы (2 ч) до +70° C
- Подключение к сети 1~230 В, 50 Гц или для Star‐Z 25/2 DM 3~400 В, 50 Гц
- Класс защиты IP 44 (IP 42 при Star-Z 15 TT)
- Номинальный внутренний диаметр Rp ½, Rp 1
- Макс. рабочее давление 10 бар
Оснащение/функции
Режимы работы
- Переключение ступеней частоты вращения (только Star-Z...-3)
Ручное управление
- Регулировка ступеней частоты вращения (1 ступень частоты вращения, 3 ступени частоты вращения у насосов Star-Z...-3)
Автоматическое управление
- Таймер для программирования 3 значений времени включения или выключения (только Z 15 TT)
- Управление температурой для поддержания постоянной величины температуры в обратной линии системы циркуляции питьевой воды (только Z 15 TT)
- Стандартная программа термической дезинфекции (распознавание и поддержание процесса термической дезинфекции котла) (только Z 15 TT)
- Защита от блокировки (только Z 15 TT)
Сигнализация и индикация
- ЖК-дисплей для индикации параметров насоса и кодов ошибок (только Z 15 TT)
Оснащение
- Отливка под ключ на корпусе насоса (только Star‐Z 25)
- Возможен подвод кабеля с двух сторон (только Star-Z 20, Star-Z 25)
- Быстрое подключение при помощи пружинных клемм
- Электродвигатель, устойчивый к токам блокировки
- Встроенный обратный клапан с напорной стороны (только Star-Z 15 TT)
- Встроенный шаровой запорный вентиль (только Star-Z 15 TT)
- С таймером (только Z 15 TT)
Материалы
- Корпус насоса:
- латунь: Star-Z 15
- бронза: Star-Z 20, Star-Z 25
- Рабочее колесо: Синтетический материал
- Вал:
- нержавеющая сталь: Star-Z 15
- Оксидная керамика: Star-Z 20, Star-Z 25
- Подшипники: Графит, пропитанный синтетической смолой
Комплект поставки
- Насос
- Уплотнения при резьбовом подсоединении
- Инструкция по монтажу и эксплуатации
- Теплоизоляция (только Star-Z 15 TT)
Принадлежности
- Резьбовые соединения
- Компенсаторы
- Теплоизолирующие кожухи для Star-Z 20, 25
- Специальный латунный штуцер для насосов с резьбовым соединением:
внешняя резьба/внутри клемма для припайки - Подключаемый модуль часового выключателя Wilo-S1R-h для Star-Z 20/1, Z 25/2 EM (исполнение для однофазного тока)
- Реле времени Wilo-SK 601N в сочетании с Wilo-SK 602N (в качестве контактора) для Star-Z 25/2 DM (трехфазное исполнение)
- Реле времени Wilo-SK 601N для выключения/включения по времени для Star-Z 20, 25
