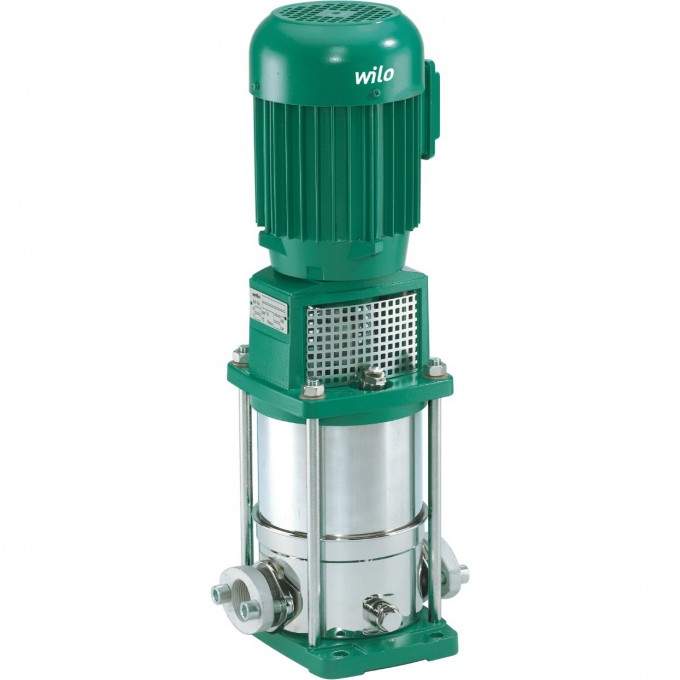

Вертикальный многоступенчатый насос WILO MULTIVERT MVI 810 (3~400 V, FKM, PN 25, Victaulic) 4032800
Артикул: 4032800
0 руб.
Нет в наличии
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
(300 руб. при покупке до 7000 руб.)
ХАРАКТЕРИСТИКИ
Цена
- 0 руб.
Вес, кг
- 39
Вал насоса
- 1.4404 [AISI316L]
Корпус насоса
- 1.4404 [AISI316L]
Механическое уплотнение
- U3BVGG
Температура перекачиваемой жидкости T, °C
- -15...+90
Рабочее колесо
- 1.4404 [AISI316L]
Вес (брутто), кг
- 57
Статическое уплотнение
- FKM
Вид упаковки
- Одноразовый поддон
Высота (брутто), мм
- 600
Высота (нетто), мм
- 900
Длина (брутто), мм
- 1200
Длина (нетто), мм
- 280
Количество на один слой, шт
- 1
Количество на поддон, шт
- 1
EAN
- 4016322531609
Свойства упаковки
- Транспортировочная упаковка
Тип
- MVI 810
Цвет
- Зелено-серебристый
Ширина (брутто), мм
- 400
Ширина (нетто), мм
- 252
КПД электродвигателя ηm 100% , %
- 88,1
КПД электродвигателя ηm 50% , %
- 86,5
КПД электродвигателя ηm 75% , %
- 88,0
Номинальный ток 3~400 В, 50 Гц IN, А
- 7.4
Класс изоляции
- F
Потребляемая мощность P1, кВт
- 4.51
Номинальная мощность электродвигателя P2, кВт
- 4
Максимальное рабочее давление pмакс, бар
- 25
Подключение к сети
- 3~400 В, 50 Гц
Температура окружающей среды, макс. T, °C
- 40
Уровень номинального давления (на стороне всасывания) PN
- PN 25
Степень защиты
- IP 55
Уровень номинального давления (с напорной стороны) PN
- PN 25
Номинальный внутренний диаметр фланца (на стороне всасывания)
- DN 50
Номинальный внутренний диаметр фланца (с напорной стороны)
- DN 50
Минимальный индекс эффективности (MEI)
- ≥ 0.40
Назначение
Серия
КОМПЛЕКТАЦИЯ
- Многоступенчатый высоконапорный центробежный насос MVI
- MVI 1.. – 8..: овальные ответные фланцы с соответствующими винтами и уплотнительными кольцами круглого сечения (тип PN16) или шпильками и уплотнениями при использовании контрфланца (вариант PN25 с фланцем круглой формы)
- MVI 70../95..: шпильки и уплотнения при использовании контрфланца (PN16 и PN25 с фланцем круглой формы)
- Инструкция по монтажу и эксплуатации
ОПИСАНИЕ
Описание серии
Тип
Нормальновсасывающий многоступенчатый насос
Применение
- Водоснабжение и повышение давления
- Системы пожаротушения
- Подача воды в котлы
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Обозначение
Пример: MVI 7002/1 CN-1/16/E/3-400-50-2 MVI Многоступенчатый высоконапорный центробежный насос вертикального исполнения 70 Подача в м3/ч 02 Количество рабочих колес 1 Количество обточенных рабочих колес;
[только MVI 70.. и 95..] C Опция [только некоторые типы ≥ 30 кВт]C = скользящие торцевые уплотнения в виде картриджа N стандартный электродвигатель 1 Материал
1 = 1.4301 (AISI 304);
[только MVI 8.. и ниже]
2 = 1.4404 (AISI 316L)
3= корпус насоса из серого чугуна EN-GJL-250 (с катафорезным покрытием), гидравлическая часть 1.4301 (AISI 304);
[только MVI 70.. и 95..] 16 Вид фланца
16 = фланец PN16 (круглый или овальный)
25 = фланец PN25 (круглый или овальный)
P = муфта Victaulic [только MVIE 8.. и ниже] E Вид уплотнения
E = EPDM
V = FKM (витон) 3 1 = 1~ (однофазный ток);
[только MVI 8.. и ниже]
3 = 3~ (трехфазный ток) 400 Подключаемое напряжение в В 50 Частота в Гц 2 Число полюсов электродвигателя
[только MVI 70.. и 95..] C Опция [только некоторые типы ≥ 30 кВт]C = скользящие торцевые уплотнения в виде картриджа N стандартный электродвигатель 1 Материал
1 = 1.4301 (AISI 304);
[только MVI 8.. и ниже]
2 = 1.4404 (AISI 316L)
3= корпус насоса из серого чугуна EN-GJL-250 (с катафорезным покрытием), гидравлическая часть 1.4301 (AISI 304);
[только MVI 70.. и 95..] 16 Вид фланца
16 = фланец PN16 (круглый или овальный)
25 = фланец PN25 (круглый или овальный)
P = муфта Victaulic [только MVIE 8.. и ниже] E Вид уплотнения
E = EPDM
V = FKM (витон) 3 1 = 1~ (однофазный ток);
[только MVI 8.. и ниже]
3 = 3~ (трехфазный ток) 400 Подключаемое напряжение в В 50 Частота в Гц 2 Число полюсов электродвигателя
Особенности/преимущества продукции
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,4
- Электроподсоединение:
- 1~230 В (±10 %), 50 Гц или опционально 220 В (±10 %), 60 Гц (до 1,5 кВт); только MVI 1. – 8..
- 3~230 В (±10 %), 50 Гц (Δ) или опционально 220 В (±10 %), 60 Гц (Δ) до 4,0 кВт,
400 В (±10 %), 50 Гц (Y) или опционально 380 В (±10 %), 60 Гц (Y) или 460 В (±10 %), 60 Гц (Y) от 4,0 кВт
- Температура перекачиваемой жидкости: от -15 до +120 °C с уплотнением из EPDM (от -15 до +90 °C с уплотнением из FKM)
- Рабочее давление макс. 16/25 бар
- Макс. приточное давление 10 бар
- Класс защиты IP 55
- Фланцевые подсоединения:
- MVI 1.. – 8.., PN 16; овальный фланец (G1 – G2)
- MVI 1.. – 8.., PN 25: фланец круглой формы (DN25 – DN40)
- MVI 1.. – 8.., PN 25: опционально с подсоединениями Victaulic
- MVI 70../95.. PN 16/PN25: фланец круглой формы (DN 100)
Оснащение/функции
- Встраиваемый насос из нержавеющей стали (только от MVI 1.. до 8..)
- MVI 1.. до 8..: Исполнение PN16 с овальным фланцем; PN25 с фланцем круглой формы
- MVI 70.. и 95..: Исполнение PN16; PN25 с фланцами круглой формы
- Стандартный электродвигатель IEC IE2
Материалы
MVI 1.. до 8..:
- Рабочие колеса и секции из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
- Корпус насоса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
- Вал, в зависимости от типа, из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
- Уплотнение EPDM (EP 851)/FKM (витон)
- Крышка корпуса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
- Нижняя часть корпуса из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
- Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
- Трубный кожух из нержавеющей стали 1.4301 (для агрессивных перекачиваемых сред 1.4404)
- Подшипники из карбида вольфрама
- Фундаментальная рама из серого чугуна EN-GJL-250
MVI 70../95..:
- Рабочие колеса из нержавеющей стали 1.4408
- Секции из нержавеющей стали 1.4301
- Корпус насоса EN-GJL-250
- Вал из нержавеющей стали 1.4057
- Уплотнение из EPDM (EP 851)
- Крышка корпуса из нержавеющей стали 1.4301
- Нижняя часть корпуса из нержавеющей стали 1.4301
- Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301
- Подшипники из карбида вольфрама
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP
